Essais vibratoires

essais vibratoires fiabilité vibratoire vibration

Le Groupe 6NAPSE qualifie, valide et éprouve la tenue vibratoire de composants, sous-systèmes et ensembles électroniques et mécaniques.

Essais vibratoires

Le Test Center du Groupe 6NAPSE réalise des essais vibratoires pour la caractérisation ou la qualification de produits selon spécifications ou normes (ISO 16750, IEC 61373, IEC 60068, DO-160, MIL-STD, etc.).

Le Groupe 6NAPSE est un acteur majeur dans le test batterie (battery testing). Nous avons la capacité de réaliser des essais vibratoires couplés à du climatique sur des batteries allant jusqu’à 3m d’envergure et 3 tonnes.

Outillage et interface pièce-vibrateur

Tout essai vibratoire nécessite un outillage spécifique ou universel. Le Groupe 6NAPSE intègre un bureau d’études en conception pour le dimensionnement, la conception, la simulation et la fabrication des outillages. Plusieurs modes de fonctionnement sont possibles : soit les outillages appartiennent à l’industriel en fin de projet, soit un outillage 6NAPSE est adapté pour correspondre à l’environnement souhaité.

Gamme de puissance

  • 36kN : LDS V875LS -Table HBT600
  • 60kN : LDS V8 – Table HBT600 (classe de propreté ISO8 sous enceinte à flux laminaire)
  • 74kN : IMV A74 – Table VST900
  • 89kN : LDS V964 – Table HBT1220 (classe de propreté ISO8 sous enceinte à flux laminaire)
  • 125kN : IMV K125LS – Table RT900 et/ou RT1500

En savoir plus sur les vibrateurs du Groupe 6NAPSE

Applications

  • Caractériser la réaction au stress de l’environnement
  • Définir le point de rupture d’une structure mécanique, d’un matériau ou d’un composant/carte électronique
  • Anticiper les aléas dans le processus de production, les conditions d’utilisation, l’interaction avec les autres composants du véhicule (GMP, Propulsion électrique, etc)
  • Réalisation des essais de vibrations selon CdC client et normes en vigueurs (ISO, CEI, DO160F, etc.)

Notre bureau d’études est sollicité par un grand nombre de secteurs industriels pour la réalisation d’essais sur pots vibrants (Aérospatial, Militaire, Automobile, Ferroviaire, etc.).

Tests en environnements contrôlés

Espace classe de propreté

Nos pots sont sous enceinte à flux laminaire, nous permettant des essais en classe de propreté ISO 8 selon les spécifications de l’industrie aérospatiale(avec sas pour se changer, blouses, charlottes,…). Dans l’espace ISO 8, on retrouve des outils dédiés, des capteurs dédiés et du matériel de nettoyage (alcool isopropylique).
En savoir plus

enceinte climatique déportée

Enceinte climatique déportée 🌡

Nous réalisons des essais vibratoires en condition climatique et humidité en équipant nos vibrateurs d’une enceinte climatique déportée. Le Groupe 6NAPSE dispose de 2 enceintes climatiques déportées ainsi que de 3 générateurs d’air modulables.
Températures : -80°C +180°C
Humidité : pilotage jusqu’à 95% HR

refroidissement eau glycol

Refroidissement pour circuit hydraulique

Nos essais vibratoires peuvent être menés en climatique avec un circuit de refroidissement différent de celui d’étuvage. Nous reproduisons l’environnement en vie série et en fonctionnement (avec un mélange eau/glycol jusqu’à 90°C ou huiles synthétiques/silicone jusqu’à 200°C). Le Groupe 6NAPSE dispose de 3 bancs de refroidissement.
Températures de fonctionnement : -50°C +200°C

Normes

VITA 47, EN 60068-2-6, EN 60068-2-27, EN 60068-2-64, ISO 16750-3, ISO 19453-3, NF EN 61373, MIL-STD-202 Meth. 201, 204,214, MIL-STD-810 Meth. 514, DO-160 Section8

    Services associés

    • Essais multi-physiques en simultané : alimentation électrique, banc glycol, moyen de mesure spécifique, jauge d’effort, vibrométrie laser 3D
    • Appareillage client
    • Formation des équipes sur l’utilisation du système

    Méthodologie

    • Stratégie Sinus
    • Stratégie Aléatoire (random) sur pilotage de DSP (PSD)
    • Stratégie Choc (demi-sinus, triangle, créneau, calcul des SRC)
    • Stratégie Dwell Sinus
    • Synthèse de SRC / SRS
    • Stratégie Réplication du signal temporel
    • Sinus sur bruit (sine on random – SoR)

      LES MOYENS TECHNIQUES

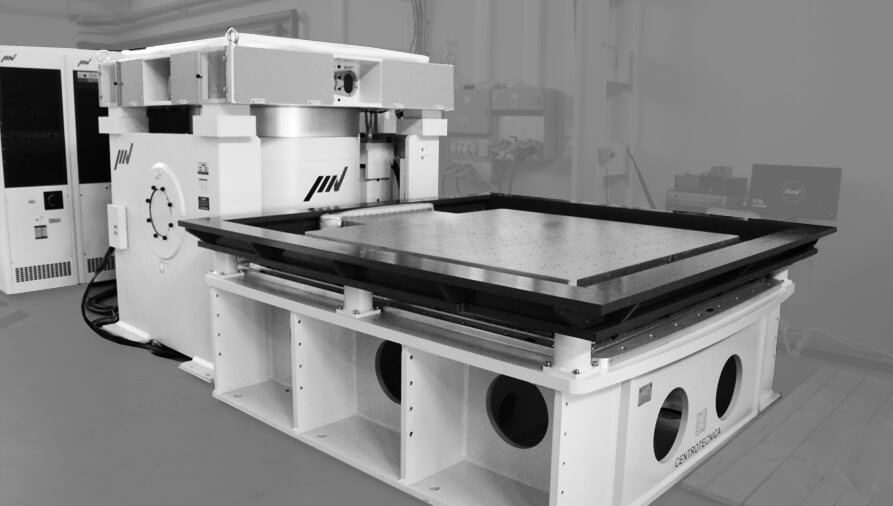

      vibrateurs

      VIBRATEURS

      vibrométrie balayage laser

      VIBROMÉTRIE À BALAYAGE LASER

      Contactez-nous pour échanger rapidement et techniquement sur votre besoin !
